"ВЕРТИКАЛЬНЫЙ ВЕТРОГЕНЕРАТОР"
ИЛИ ВЕТРОУСТАНОВКИ С ВЕРТИКАЛЬНОЙ ОСЬЮ ВРАЩЕНИЯ

Начат серийный выпуск ветроэлектрических установок с воздушным движителем роторного типа с вертикальной осью вращения (
роторные ветрогенераторы вертикальные)



ВЕТРОГЕНЕРАТОРЫ ВЕРТИКАЛЬНЫЕ:  "ВЕРТИКАЛЬ" - 500, 1000, 1500, 2000, 3000  и 5000

Двухярусный вертикальный ветрогенератор     Двухярусный вертикальный ветрогенератор


Ветрогенераторы новой конструкции с генераторами 1и 2 кВатт


"Вертикаль-1000"

This div will be replaced

"Вертикаль-2000"

This div will be replaced




В зависимости от мощности устанавливаемых генераторов ветроустановка имеет следующие модификации – 0,5; 1; 1,5; 2; 3 и 5 кВт. Соответственно монтируется 1 или 2 яруса ротора ветроустановки.

Основные конструктивные особенности ортогональных роторных ветрогенераторов "Вертикаль"


    Европейские и винтовые, и вертикальные (хотя их практически нет) расчитаны на ветер начала заряда от 5-6 метров. У них среднегодовые ветра на порядок выше, чем у нас. Наши ветрогенераторы вертикальные начинают выработку электроэнергии с первых оборотов. Поэтому он имеет больше катушек, больше магнитов, больших размеров и, соответственно, больше стоит. Наш низкооборотный генератор действительно соответствует по мощности и оборотам тому, что мы заявлем.
    Все установки, кроме нашей не имеют экранов. Их производители расчитывают на скорость вращения ротора и генератора около 200 об/мин. Может быть такая скорость и будет, но при ветре значительно больше 10 м/сек, а у нас
уже при малых ветрах огромный крутящий момент за счёт большой поверхности (парусности). Через мультипликатор мы получаем те же рабочие обороты, но при малом ветре. Получаем серьёзный выигрыш в работе установки на малых ветрах. Хотя это и удорожает установку - за большие паруса надо платить. Это материал экранов и сам ротор намного сложнее, чем, напримар, ГРЦ "Вертикаль".



Повысить качество ветроустановок и их привлекательность для покупателей позволяет применение контроллеров заряда повышенной надёжности и функциональности нашего собственного производства.


Технические характеристики:
  • начало заряда аккумуляторов при ветре 2,2 м/сек.

  • страгивание при помощи  экранов при скорости ветра 0,8 м/сек.

  • рабочий диапазон ветров от 2 до 50 м/сек.

  • напряжение на аккумуляторной батарее - 24/48  Вольт.

  • защита от буревых ветров не требуется (ротор устойчив, эффект волчка или гироскопа; включение торможения при росте напряжения  на АКБ свыше 31  В.

  • индикация тока заряда и напряжения  АКБ на приборе управления;

  • электрическая блокировка вращения генератора (абсолютный тормоз).

  • мачты  стальные, секционные из профильной трубы. Секция - кубик со стороной 1  метр. Крепление на грунте при помощи  анкеров и растяжек

  • высота крыла-лопасти одного яруса - 2,0 метра.

  • ротор стеклопластиковый, экраны - монолитный поликарбонат

  • номинальная частота вращения ротора до 150 об/мин.

  • передаточное число от ротора к генератору 1:6

  • молниезащита (рамка – мачта)

  • высота мачты от 4 до 20 м.

  • высота ротора ветрогенератора 2 метра.  Диаметр ротора 2.4 и 3 метра.


На секционной мачте ветроустановки могут закрепляться фотоэлектрические модули солнечной электростанции совмещённой с ветрогенератором.  В таком варианте установка представляет собой ветро-солнечный комплекс.

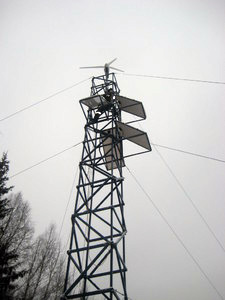

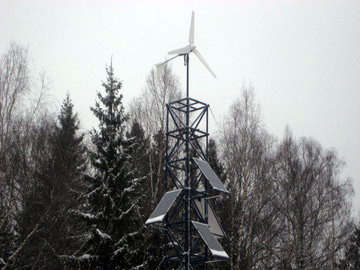

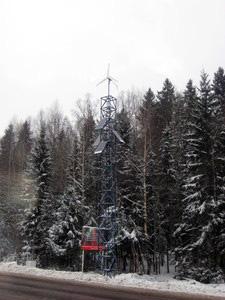

На фотографиях ниже представлен такой ветро-солнечный комплекс. Правда, на нём ещё был установлен горизонтально осевой ветрогенератор. Теперь на его месте располагается вертикальный ротор.



солнечные батареи на мачте для вертикального ветрогенератора Махаон  Ветро-солнечный комплекс - вид снизу Махаон   ветро-солнечный комплекс с мачтой для вертикального ветрогенератора Махаон



Роторные ветрогенераторы абсолютно бесшумны, имеют сравнительно малую скорость вращения ротора (до 200 об/мин), работают в широком диапазоне ветров (от 3 до 50 м/сек), не боятся штормовых ветров, не требуют ориентации на ветер.



Ветрогенераторы вертикальные ортогональные (роторные) выпускаются с роторами в одноярусном, двухъярусном и трехъярусном исполнении в зависимости от мощности устанавливаемого генератора. Двух- или трехъярусная компоновка ротора в значительной мере улучшает работу ветроустановки.



* * *


В последние годы растёт интерес к теме вертикальноосевых ветрогенераторов. В средствах массовой информации ведутся острые дискуссии. Высказываются мнения как за, так и против вертикально осевой схемы.

Основным аргументом сторонников горизонтально осевой схемы является то, что коэффициент использования энергии ветра у «вертикалок» в 1,5-2 раза ниже, чем у традиционных горизонтальноосевых ветряков. Второй аргумент – материалоёмкость и дороговизна вертикальных установок.

Но «вертикальщики» не сдаются. Они выдвигают свои аргументы. Вот основные из них.

Первое, то что касается использования энергии ветра:


·         Вертикальные ветрогенераторы не требуют ориентации на ветер, что позволяет установке работать при неустойчивых по направлению ветрах, при резкой смене направления ветра.

·         Вертикальный ветрогенератор использует энергию не только горизонтальных потоков ветра, но и любых других: вертикальных, вихревых. За счёт этого ветроустановку с вертикальной осью можно использовать в местах, где нет больших открытых пространств.

·         Вертикальный ветряк практически бесшумен, так как скорость вращения ротора не превышает 200 об./мин. Поэтому он может использоваться как вблизи частных домов, так и в городе в высотных кварталах с плотной застройкой.

·         Ветряк с вертикальной осью эффективно работает при малых скоростях ветра (3-4 м/сек), легко страгиваются с места при ветре менее 1 м/сек.




В числе прочих отмечаются и другие положительные эксплуатационные моменты вертикальных ветрогенераторов:


·         Первое – это «буреустойчивость». Ротор не находится всё время в одной плоскости, как воздушный винт обычного ветряка. Он постоянно уходит от ветра, поэтому установки не боятся штормовых  ветров и  легко, без дополнительных мер безопасности, используются в более широком диапазоне ветров (от 2 до 50 м/сек). С повышением скорости    ветра только увеличивается устойчивость (эффект волчка).

·     Второе – погодная устойчивость вертикального ветрогенератора.  Они не боятся снегопадов, обледенения, отлично работают в условиях снежной зимы, даже при условии налипания снега на  ротор.

·         "Вертикалку" возможно монтировать на различных строительных конструкциях: крышах зданий, платформах, вышках, мобильных  сооружениях (бытовки, вагончики и пр.);

·         Модульность конструкции ротора позволяет наращивать необходимую мощность установки за счёт количества модулей.

·         Сравнительно малая скорость вращения ротора увеличивает ресурс работы подшипников, интервал между смазкой движущихся поверхностей,  общий ресурс работы.

·         Неподвижный генератор доступен для осмотра и обслуживания практически всегда без остановки и демонтажа установки.


Однако, на уровне теоретического спора можно приводить сколько угодно аргументов. В конечном итоге все аргументы уравновешивает практика. Именно она позволяет судить о том, как в реальности сочетаются различные факторы, и какая конструкция в каком случае окажется более приемлемой для использования. Сейчас с определённостью можно сказать лишь то, что традиционный горизонтально осевой ветряк заметно дешевле. Для кого-то это серьёзный аргумент. А для кого-то более существенными будут другие моменты.

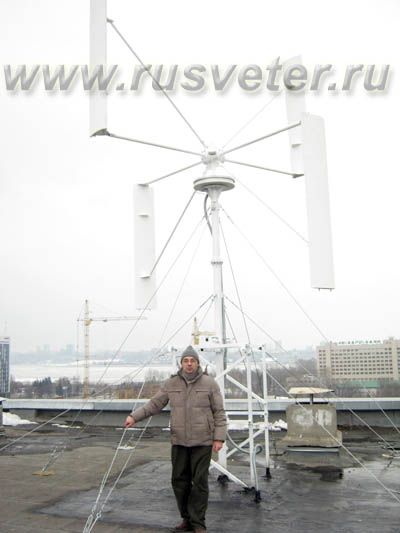

Вертикальный ветрогенератор 5 кВт на крыше здания МахаонВо всяком случае, первый опыт показывает, что надежды связанные с вертикальноосевой схемой не безосновательны. Полученные результаты позволяют вести дальнейшие разработки и совершенствовать конструкцию. На представленной фотографии Вертикаль-5000 новой конструкции смонтированная на крыше здания.
